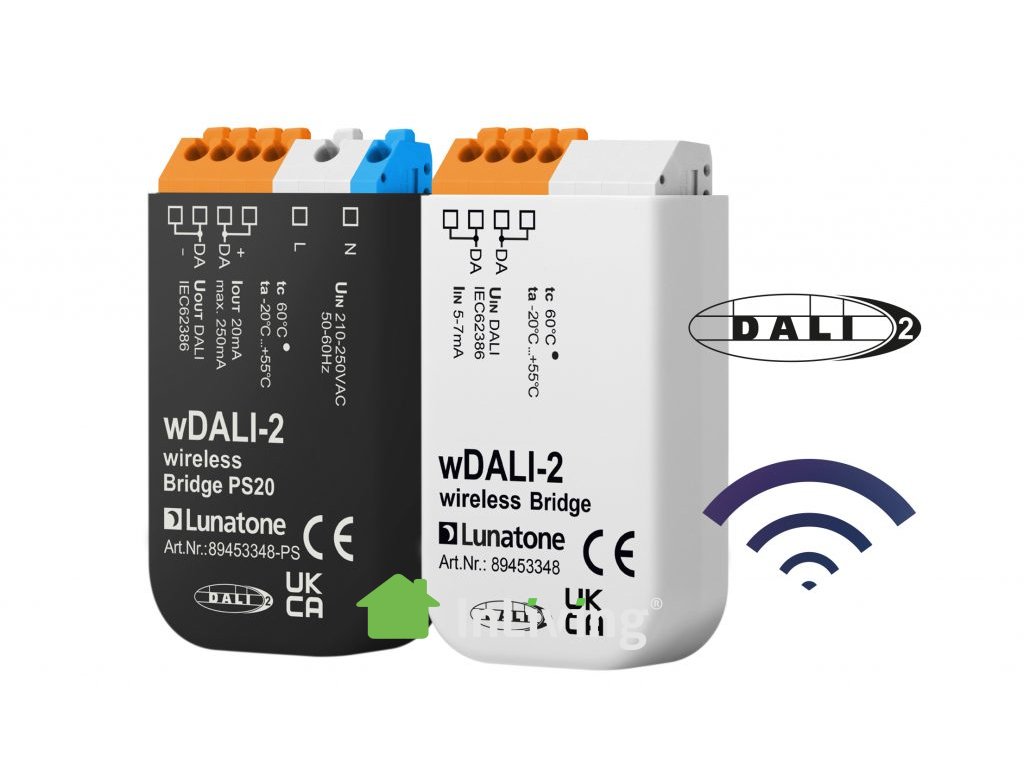

Bezdrátový most wDALI-2 Bluetooth 5
Modul pro bezdrátové propojení prostorově oddělených linek DALI. Bezdrátové připojení je obousměrné – ovládání je možné z obou linek DALI. Navíc jsou podporovány dotazy DALI.
Bezdrátové připojení se nastavuje pomocí softwaru DALI Cockpit PC. Zařízení připojené k DALI Cockpitu lze nastavit do režimu Master a bezdrátově vyhledávat všechny ostatní moduly (Slave) v dosahu. Slave zařízení lze poté spárovat s Masterem pomocí softwaru Cockpit. Po spárování lze zařízení DALI v linkách Slave-DALI bezdrátově adresovat a konfigurovat pomocí nastaveného bezdrátového mostu DALI.
Dosah bezdrátového připojení je venku až 300 m, uvnitř budov, v závislosti na konstrukci, od 10 m do 20 m.
Zařízení je vhodné pro zapuštěné instalační krabice.
Verze s integrovaným napájecím zdrojem DALI (č. výrobku 89453348-PS) poskytuje 20 mA pro dílčí vedení (až 10 předřadníků DALI).
| Kategorie: | Bezdrátové DALI |
|---|---|
| Záruka: | 2 roky |
Technické údaje
• Provozní teplota: -20 °C až +55 °C
• Stupeň krytí: IP40 / IP20
• Průřez připojovacího vodiče: max. 1,5 mm²
• Montáž: instalační krabice
Funkce
• Typ zařízení: rozšíření systému wDALI – modul pro bezdrátové propojení prostorově oddělených DALI systémů
• Bezdrátová technologie / norma: Bluetooth 5 Long Range
• Konfigurace pomocí softwaru: DALI Cockpit PC Software
Elektrické údaje
Vstup L, N (pouze Art. Nr. 89453348-PS)
• Napájení: L, N
• Vstupní napěťový rozsah: 210 – 250 V AC
• Frekvence napájení: 50–60 Hz
• Maximální příkon: 1 W
DALI výstup pro Art. Nr. 89453348
• Typ výstupu: DALI control – DA, DA
• Typická spotřeba proudu linky: 2 mA
DALI výstup pro Art. Nr. 86452785-PS
• Typ výstupu: DALI řízení a DALI napájení 20 mA – DA+, DA-
• Výstupní napěťový rozsah: 12,9 – 20,5 V DC (dle IEC 62386)
• Garantovaný DALI napájecí proud: 20 mA
• Maximální DALI napájecí proud: 250 mA
Rozměry
• Délka: 59 mm
• Šířka: 33 mm
• Výška: 15 mm
• Barva: šedá
