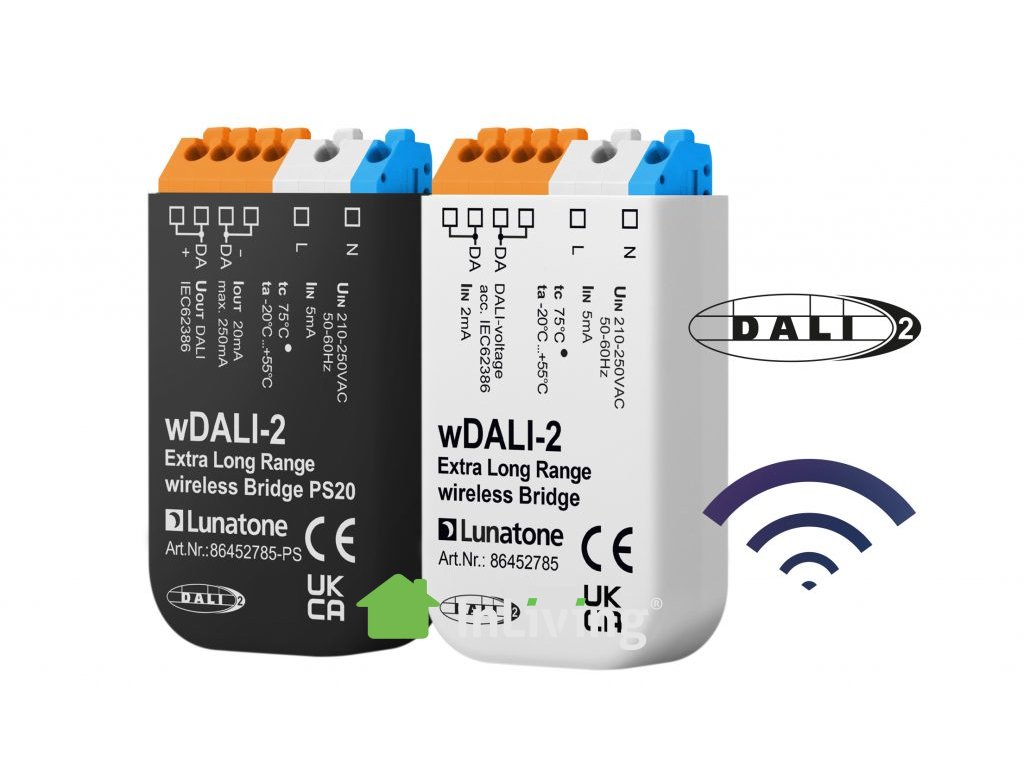

wDALI-2 Bezdrátový most s extra dlouhým dosahem
Modul pro bezdrátové propojení prostorově oddělených linek DALI.
Semi-obousměrné připojení – umožňuje adresované ovládání a dotazy na zařízení DALI (jednotlivé adresy, skupiny, vysílání) z hlavní linky DALI.
Bezdrátové připojení se nastavuje pomocí softwaru DALI Cockpit pro PC. Zařízení připojené k DALI Cockpit lze nastavit do režimu Master a bezdrátově vyhledává všechny ostatní moduly (Slave) v dosahu. Slave zařízení lze poté spárovat s masterem pomocí softwaru Cockpit. Po spárování lze zařízení DALI v linkách Slave-DALI bezdrátově adresovat a konfigurovat pomocí nastaveného bezdrátového mostu DALI.
Dosah bezdrátového připojení je venku až 1 km, uvnitř budov, v závislosti na konstrukci, od 100 m do 500 m.
Zařízení je vhodné pro zapuštěné instalační krabice.
Verze s integrovaným napájecím zdrojem DALI (č. výrobku 86452785-PS) poskytuje 20 mA pro dílčí vedení (až 10 předřadníků DALI).
| Kategorie: | Bezdrátové DALI |
|---|---|
| Záruka: | 2 roky |
Technické údaje
• Provozní teplota: -20 °C až +55 °C
• Stupeň krytí: IP40 / IP20
• Průřez připojovacího vodiče: max. 1,5 mm²
• Montáž: instalační krabice
Funkce
• Typ zařízení: rozšíření systému wDALI – modul pro bezdrátové propojení prostorově oddělených DALI systémů
• Bezdrátová technologie / norma: E-LORA 868 MHz / RL 2014/53/EU
• Konfigurace pomocí softwaru: DALI Cockpit PC Software
Elektrické údaje
Vstup L, N
• Napájení: L, N
• Vstupní napěťový rozsah: 210 – 250 V AC
• Maximální vstupní proud: 5 mA
DALI výstup pro Art. Nr. 86452785
• Typ výstupu: DALI control – DA, DA
• Typická spotřeba proudu linky: 2 mA
DALI výstup pro Art. Nr. 86452785-PS
• Typ výstupu: DALI řízení a DALI napájení 20 mA – DA+, DA-
• Výstupní napěťový rozsah: 9,5 – 22,5 V DC (dle IEC 62386)
• Garantovaný DALI napájecí proud: 20 mA
• Maximální výstupní proud DALI: 250 mA
Rozměry
• Délka: 59 mm
• Šířka: 33 mm
• Výška: 15 mm
• Barva: šedá
• Frekvence: 2,4 GHz
