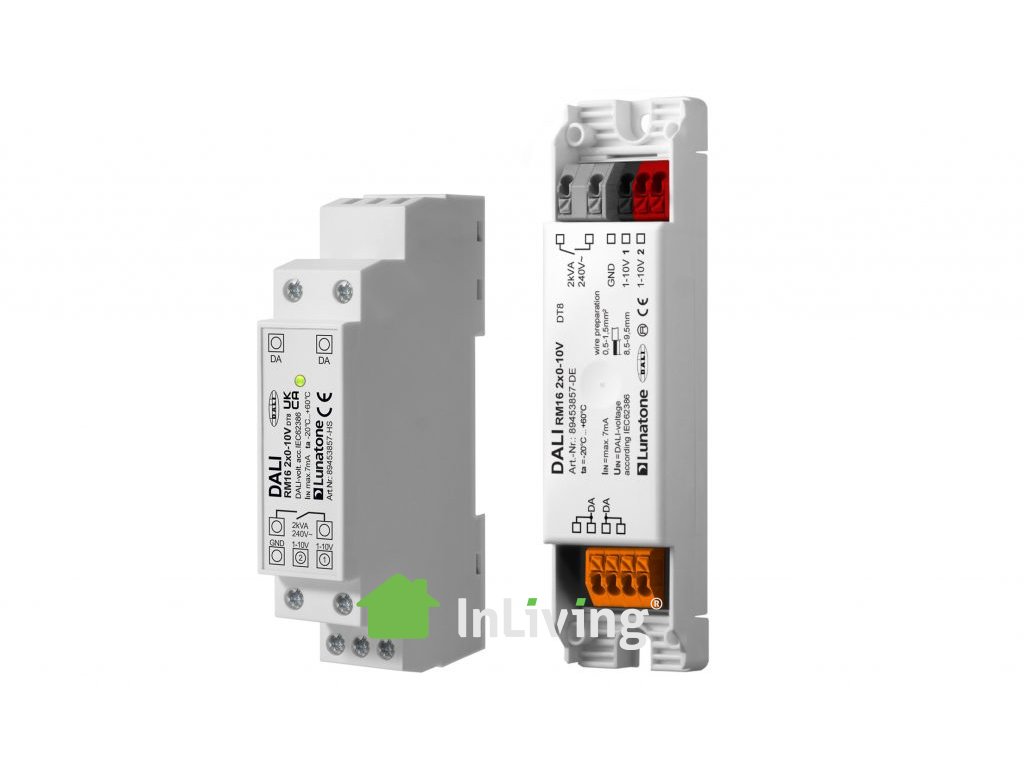

DALI RM16 2×0-10V
Toto rozhraní převádí signály DALI na řídicí signál 1-10V a umožňuje integraci ovládacích zařízení se dvěma řídicími vstupy 1-10V pro jas a teplotu barev do systému DALI. Výstupní režim pro kanál 1 / kanál 2 lze definovat buď jako Jas/Tc, nebo samostatné kanály pro CW a WW.
| Kategorie: | DALI signálové převodníky |
|---|---|
| Záruka: | 2 roky |
Technické údaje
-
Provozní teplota: −20 °C až +65 °C
-
Krytí: IP20
-
Průřez připojovacích vodičů: max. 1,5 mm² (verze DE) / max. 2,5 mm² (verze HS)
-
Montáž: na DIN lištu nebo do podhledu
Elektrické údaje
-
Napájení: z DALI sběrnice
-
Spotřeba DALI: cca 7 mA
-
Vstup: DALI
-
Výstup (1–10 V):
-
Kanál 1: 1–10 V analogový výstup, proudový odběr 1 mA
-
Kanál 2: 1–10 V analogový výstup, proudový odběr 1 mA
-
-
Spínací napětí relé: 250 V AC / 400 V AC
-
Jmenovitá zátěž relé: 1 kVA (DE) / 2 kVA (HS)
-
Max. spínací proud: 8 A (DE) / 16 A (HS)
-
Max. nárazový proud: 160 A
-
Počet spínacích cyklů při jmenovité zátěži (rezistivní): 3×10⁴
-
Max. spínací frekvence relé: 0,1 Hz
Funkce
-
Typ zařízení: převodník signálu
-
Konfigurovatelné přes: DALI Cockpit
Rozměry
-
Verze DE: 120 × 30 × 22 mm
-
Verze HS: 98 × 17,5 × 56 mm
-
Barva: šedá
