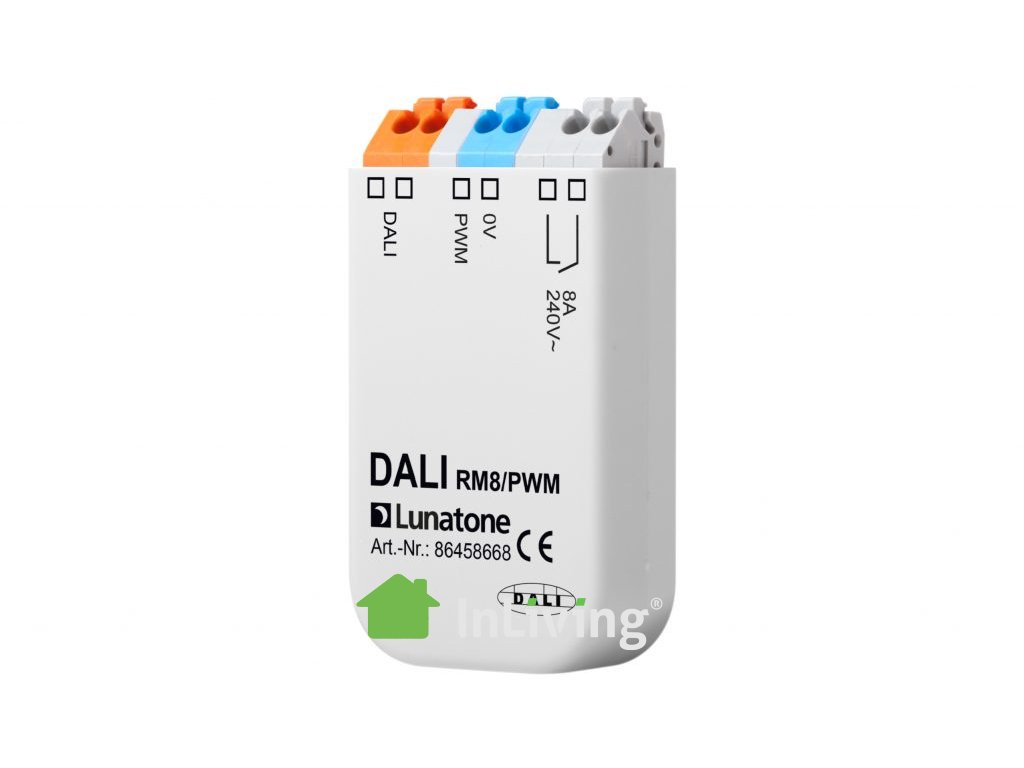

DALI RM8 0-10V PWM
Toto rozhraní převádí signály DALI na řídicí signál 1-10V, čímž umožňuje integraci ovládacích zařízení s řídicím vstupem 1-10V do systému DALI. Pomocí spínacího relé lze zapínat a vypínat napájení ovládacích zařízení. Kompatibilní se zařízením DALI typu 5 (IEC62386-206):
lineární nebo logaritmická křivka stmívání
výstupní rozsah 0-10V nebo 1-10V
| Kategorie: | DALI signálové převodníky |
|---|---|
| Záruka: | 2 roky |
Technická data
-
Provozní teplota: −20 °C až +60 °C
-
Třída ochrany: IP20
-
Průřez připojovacích vodičů: max. 1,5 mm²
-
Montáž: instalační krabice, integrace do svítidel
Elektrická data
-
Napájení: z DALI sběrnice
-
Spotřeba proudu DALI: 3 mA
-
Vstup: DALI
-
Výstup: 0–100 % PWM; max. 2 mA
-
Spínací napětí relé: 250 V AC / 400 V AC
-
Jmenovitá zátěž relé: 1000 VA
-
Max. spínací proud relé: 8 A
-
Max. náběhový proud relé: 80 A
-
Počet sepnutí při jmenovité zátěži (rezistivní): 3 × 10⁴
-
Max. spínací frekvence relé: 1 Hz
Funkce
-
Typ zařízení: převodník signálu (signal converter)
-
Konfigurace přes DALI Cockpit: ano
Rozměry
-
Délka: 59 mm
-
Šířka: 33 mm
-
Výška: 15 mm
-
Barva: šedá
