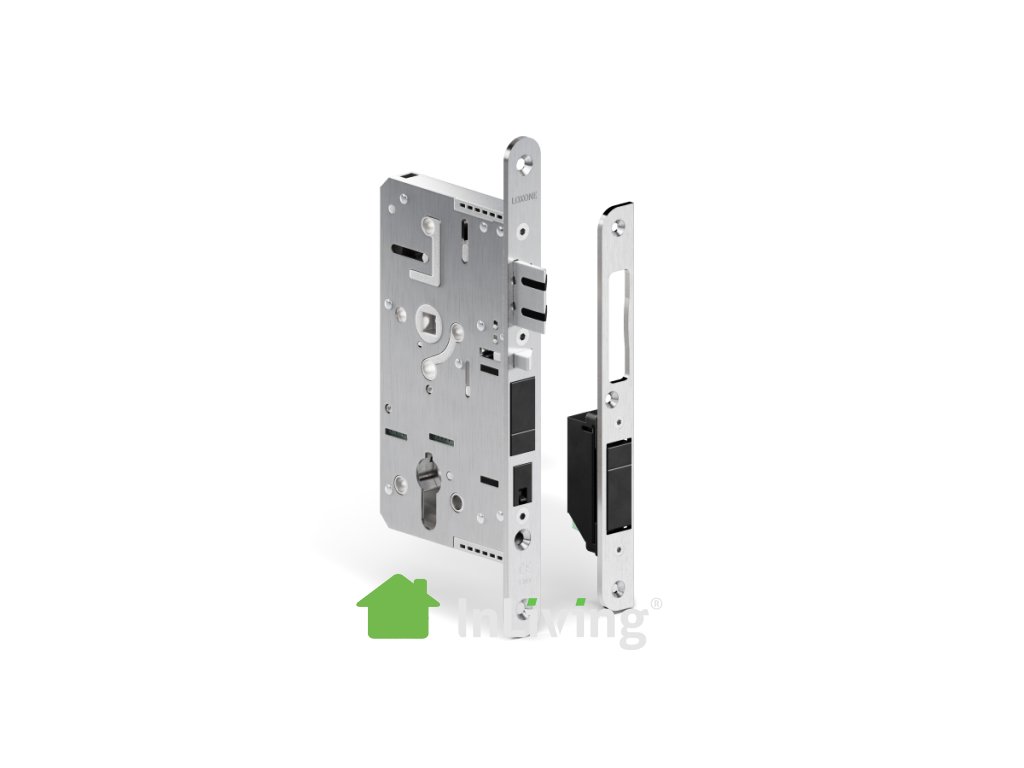

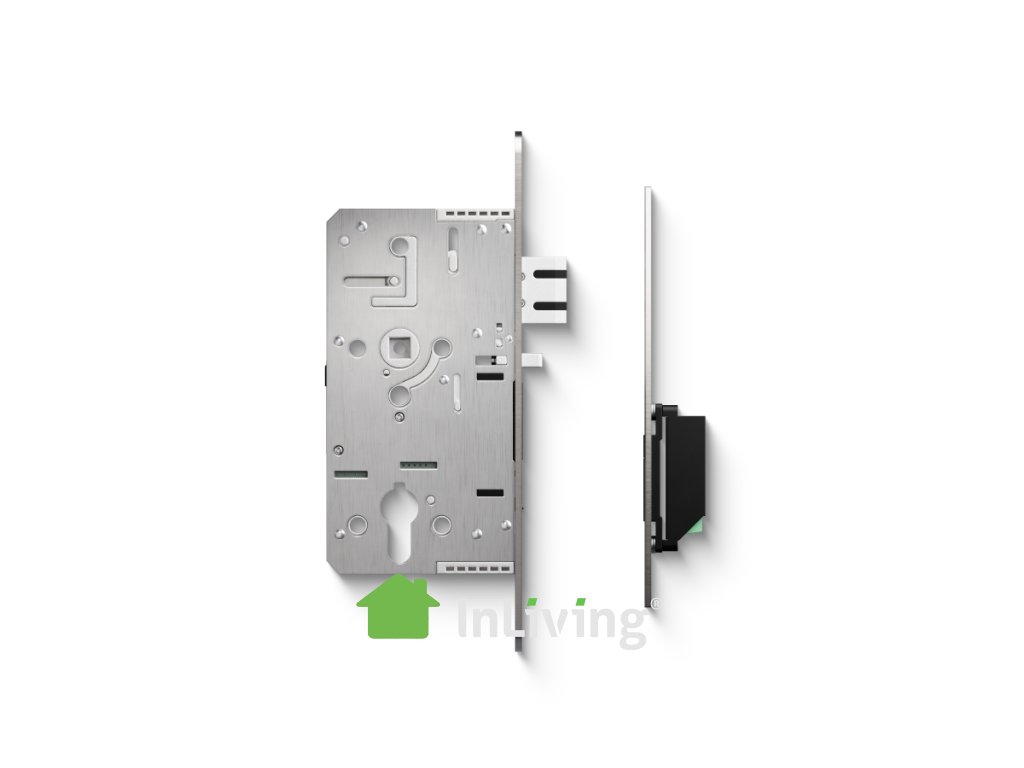

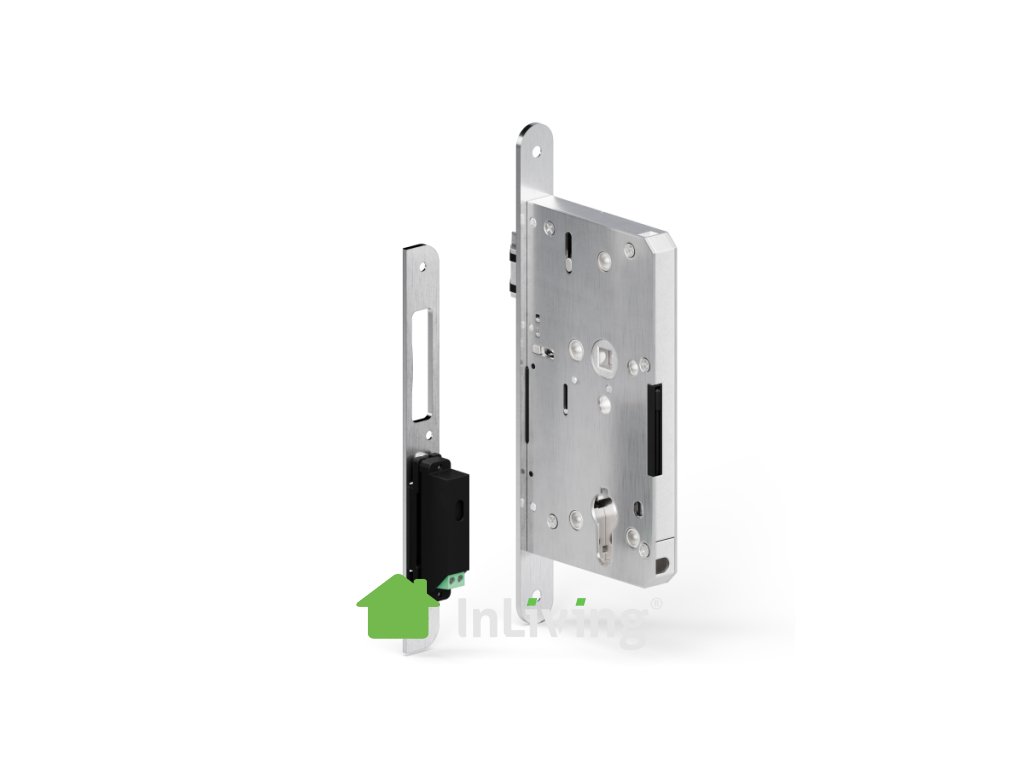

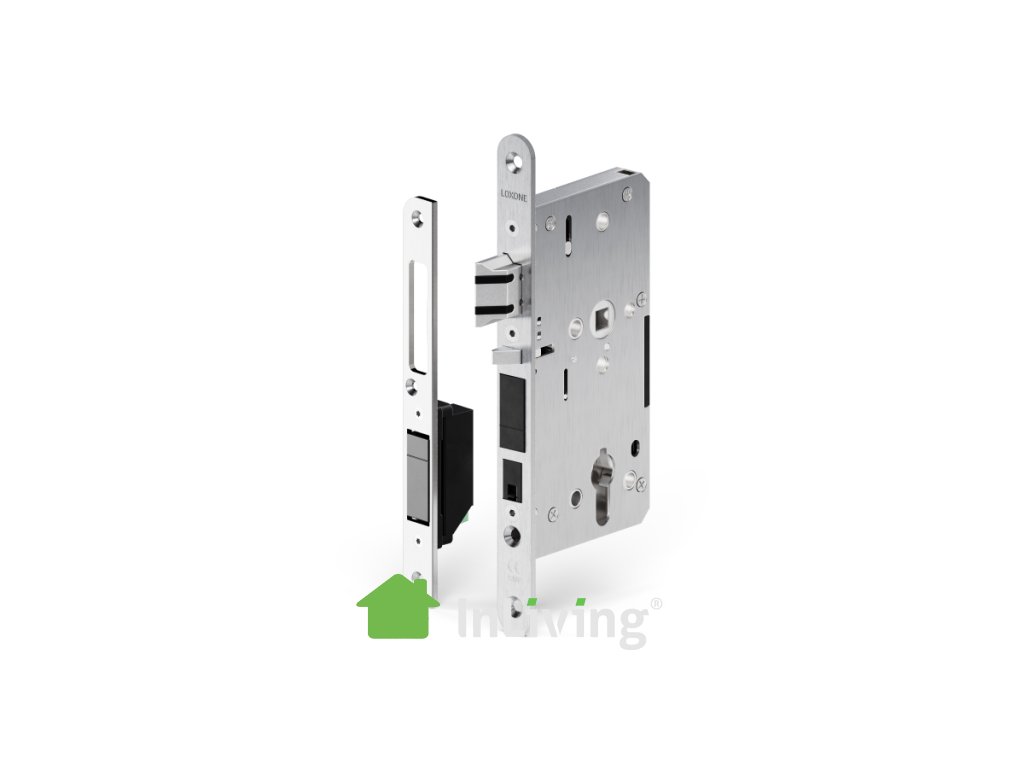

Door Lock Air Inductive
Door Lock Air Inductive je inteligentní dveřní zámek založený na bezdrátové technologii Loxone Air. Umožňuje řízení a monitorování dveří prostřednictvím systému Loxone – ideální řešení pro novostavby i rekonstrukce.
Instaluje se přímo do dveřního křídla a zárubně, aniž by ovlivnil design kliky nebo kování. Není potřeba žádná dodatečná kabeláž v dveřním křídle. Díky indukčnímu napájení je zámek bezúdržbový – neobsahuje žádné baterie, které by bylo nutné měnit.
Vybraný protiplech nebude automaticky přidán do košíku. Přidejte manuálně, odkazy zde:
Protiplech plochý
Protiplech s jazýčkem
Pro správnou funkci Door Lock Air Inductive je nutné použít vhodný protiplech.
| Kategorie: | Přístupový systém & Videovrátný |
|---|---|
| Záruka: | 2 roky |
Vlastnosti
- Elektricky odpojitelná vnější klika
- Bezproblémová integrace do systému řízení přístupu, zabezpečovacího systému a komplexní automatizace budovy
- Panická funkce dle EN 179 / EN 1125
- Samozamykací mechanismus pro vyšší úroveň zabezpečení
- Integrovaná zpětná vazba o stavu dveří přímo v systému
- Mechanické nouzové odemknutí
- Vhodné pro dodatečnou montáž – bez nutnosti další kabeláže
- Elektromechanický zámek certifikovaný dle EN 14846
- Požární odolnost dle EN 1634-1
Doporučení: Pro spolehlivou komunikaci prostřednictvím technologie Loxone Air je nutné zajistit dostatečně silný Air signál v místě instalace.
Vhodným řešením je například použití NFC Code Touch Air jako repeateru umístěného v rámu dveří.
Upozornění: Klika, cylindrická vložka a dělený čtyřhran nejsou součástí balen
Co jsou zádlab, rozteč a čelo zámku?
Rozměry dveřního zámku
Aby Door Lock Air do dveří dokonale pasoval, je nutné zohlednit rozměry stávajícího těla zámku. Rozměry zjistěte buď ze zámku, který je aktuálně nainstalovaný, nebo z technické dokumentace dveří.
Grafika ukazuje, které rozměry jsou relevantní a jak je správně změřit. Dbejte na to, aby měření probíhalo v milimetrech.
Zádlab je vzdálenost od přední hrany čela zámku (3) ke středu otvoru pro klíč / cylindrickou vložku (nebo ke středu čtyřhranu kliky).
Určuje, jak hluboko je zámek a cylindrická vložka zasazena do dveřního křídla.
Jak měřit: Měřte kolmo směrem dovnitř od přední hrany čela zámku ke středu cylindrické vložky / otvoru pro klíč (nebo ke středu čtyřhranu kliky).
Rozteč (označovaná také jen jako „distance“) je vzdálenost mezi osou čtyřhranu kliky a osou cylindrické vložky – tedy od středu čtyřhranu ke středu vložky. Tento rozměr je zásadní pro určení správné kombinace zámku a kování.
Jak měřit: Od středu čtyřhranu kliky ke středu cylindrické vložky.

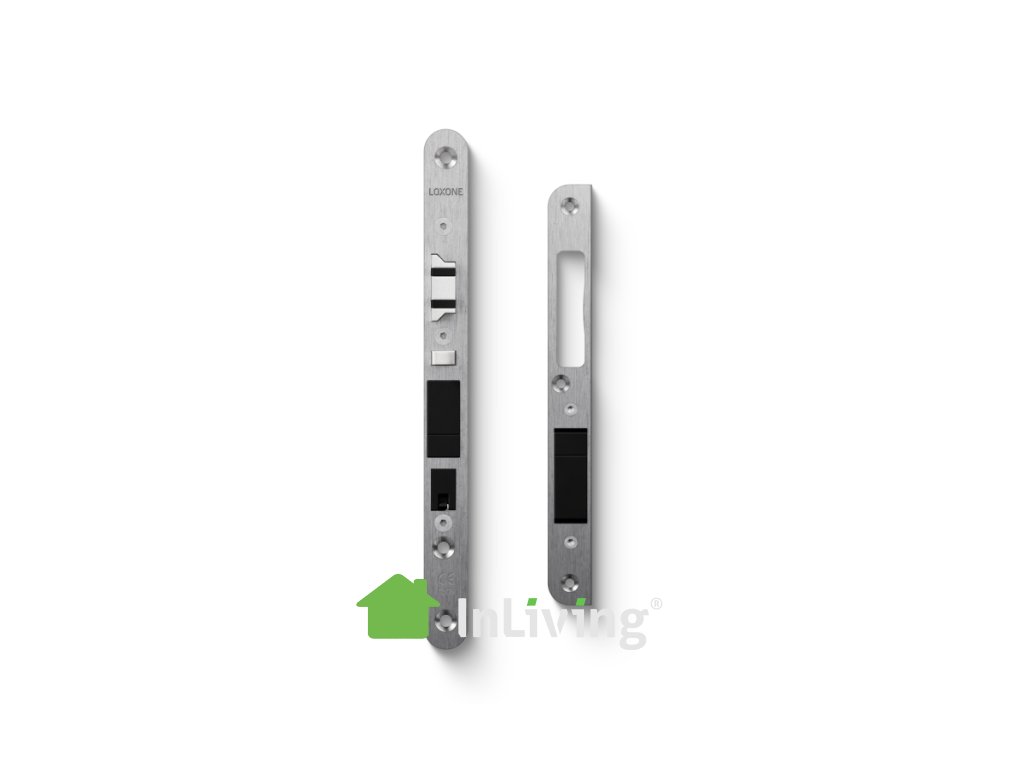

Čelo zámku je viditelná kovová lišta na hraně dveří, skrz kterou vychází střelka a závora.
Jak měřit: Změřte šířku (W), délku (L) a tloušťku (T) čela zámku.
Jak určit orientaci dveří a směr otevírání?
Jak postupovat:
- Postavte se na stranu dveří, kde jsou viditelné panty.
- Panty vlevo → DIN levé. Panty vpravo → DIN pravé.
Grafika znázorňuje čtyři možné kombinace:
- DIN levé; otevírání ven
- DIN levé; otevírání dovnitř
- DIN pravé; otevírání ven
- DIN pravé; otevírání dovnitř
Co je protiplech a který je potřeba?
Protiplech se montuje do zárubně. Jedná se o kovový díl, do kterého zapadá střelka a závora zámku. Existují dvě běžné varianty:

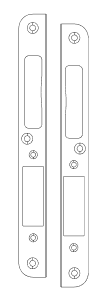

Plochý protiplech- zapuštěný v rovině zárubně / falce
- nemá žádný výstupek
Zvolte „plochý protiplech“, pokud je zapuštěný v rovině zárubně a nic nepřesahuje.
- má zahnutou, vystupující část („výstupek“)
- tento „výstupek“ vystupuje směrem k dveřnímu křídlu a překrývá část hrany zárubně
- používá se tam, kde je potřeba přesah do rámu – například pro zakrytí falce nebo vyrovnání nerovností
Zvolte „protiplech s výstupkem“, pokud je na protiplechu viditelná vystupující zahnutá část.
Jak ověřit: Podívejte se na stávající protiplech: pokud má zahnutý přesah (výstupek) → zvolte protiplech s výstupkem. Pokud je rovný / zapuštěný v rovině → zvolte plochý protiplech.
Důležitá poznámka
Vybraný protiplech nebude automaticky přidán do košíku. Přidejte manuálně.
Pro správnou funkci Door Lock Air Inductive je nutné použít vhodný protiplech.
1x Indukční protiplech
