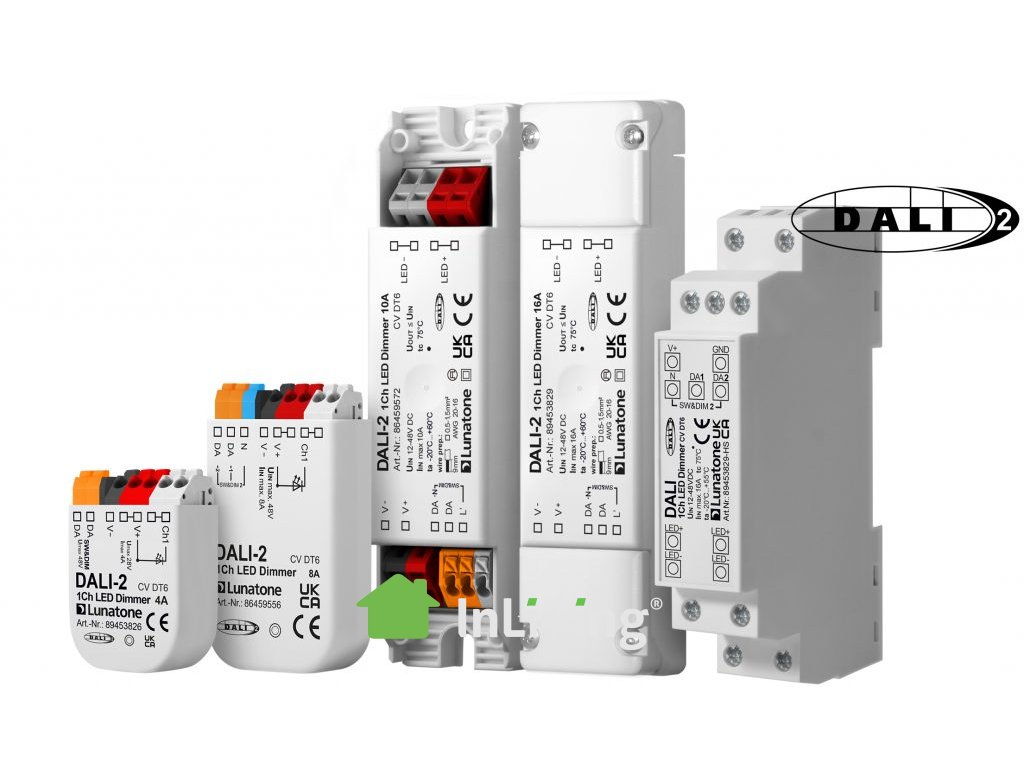

DALI 1 kanál LED Dimmer konstantní napětí
DALI LED ovladač pro LED moduly s konstantním napětím (CV) s 1 kanálem. Výstupní signál lze ovládat pomocí DALI nebo Sw&Dim/SwitchDim2. K dispozici ve třech různých verzích pouzdra, se vstupním napětím 12V až 28V DC nebo 12V až 48V DC, se vstupními proudy závislými na verzi až 16A a 1 výstupem PWM (16Bit).
| Kategorie: | Jednokanálové ovladače (1 Ch) |
|---|---|
| Záruka: | 2 roky |
Technické údaje
-
Provozní teplota: -20 °C až +60 °C
-
Stupeň krytí: IP20
-
Průřez připojovacích vodičů (89453826, 86459556): max. 1,5 mm²
-
Průřez připojovacích vodičů (86459572, 89453829): DALI/Sw&Dim: 1,5 mm², napájení: 2,5 mm²
-
Průřez připojovacích vodičů (89453829-HS): 2,5 mm²
-
Montáž (89453826, 86459556): instalační krabice (back box)
-
Montáž (86459572, 89453829): stropní vzdálená montáž
-
Montáž (89453829-HS): DIN lišta
-
Očekávaná životnost: > 100 000 h
Elektrické údaje
-
Napájení: 12–48 V DC
-
Řídicí vstup (89453826): DALI
-
Řídicí vstup (86459556): DALI/SwitchDim2 (230 V AC)
-
Řídicí vstup (86459572, 89453829): DALI Sw&Dim (230 V AC)
-
Řídicí vstup (89453829-HS): DALI/SwitchDim2 (230 V AC)
-
Spotřeba proudu: 2 mA (DALI)
-
Počet DALI adres: 1
-
Max. vstupní proud (89453826): 4 A
-
Max. vstupní proud (86459556): 8 A
-
Max. vstupní proud (86459572): 10 A
-
Max. vstupní proud (89453829): 16 A
-
Max. vstupní proud (89453829-HS): 16 A
Funkce
-
Typ zařízení: DALI LED driver
-
Chování při zapnutí: konfigurovatelné přes DALI (0–100 % nebo poslední hodnota)
-
Typ zařízení (Device Type): DT6
-
Konfigurovatelné přes DALI Cockpit: ano
Rozměry
-
Rozměry (89453826): 40 × 28 × 14 mm
-
Rozměry (86459556): 59 × 33 × 15 mm
-
Rozměry (86459572, 89453829): 120 × 30 × 22 mm
-
Rozměry (89453829-HS): 98 × 17,5 × 56 mm
-
Barva: šedá
