DALI-2 Expander
Kompaktní zařízení se používá k rozšíření linky DALI.
Expandér DALI-2 se připojuje k lince DALI (svorky DALI IN) a chová se jako předřadník DALI s adresou DALI.
Zařízení připojená k výstupu expandéru DALI-2 (svorky DALI OUT) tvoří podřízenou linku DALI. Ovládací zařízení DALI v podlini jsou ovládána prostřednictvím adresy expandéru DALI-2. S číslem výrobku 89452937-DES lze zařízení v podlini DALI alternativně ovládat pomocí funkce Switch&Dim. Expandér DALI-2 má integrované napájení sběrnice DALI (25 mA nebo 200 mA, v závislosti na provedení zařízení) pro napájení podlini.
Kromě rozšíření počtu ovládacích zařízení lze expandér použít také k prodloužení délky kabelu o 300 m.

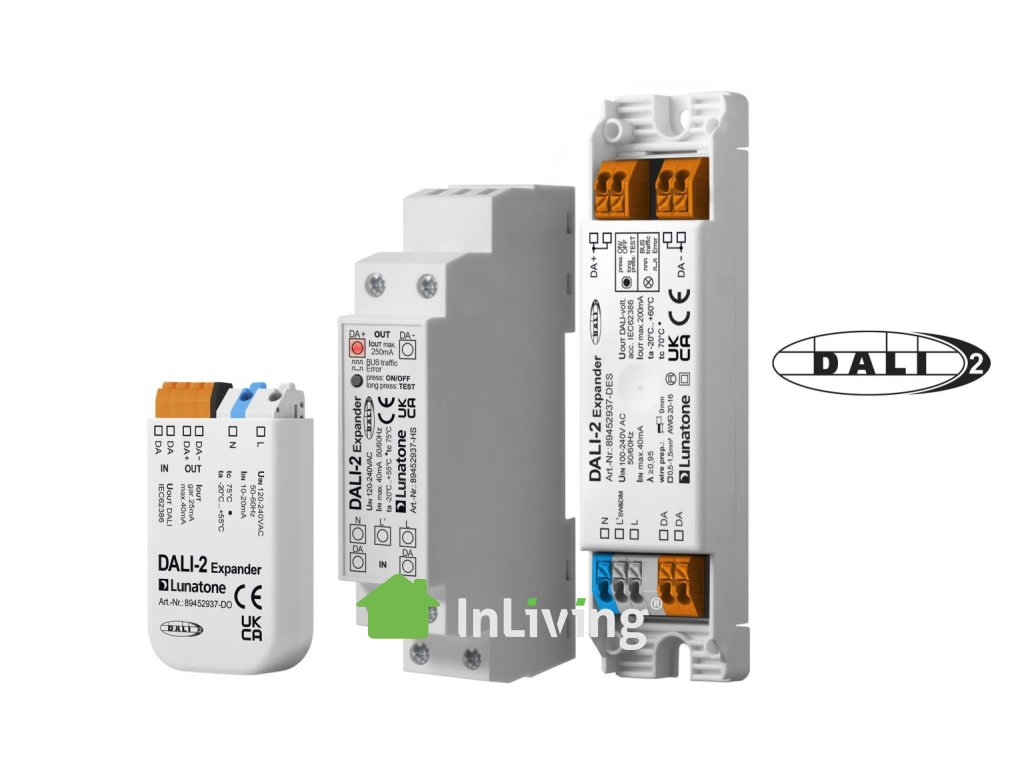

Expandér DALI-2 je k dispozici ve 3 variantách pouzdra: pro DIN lištu, pro vzdálenou montáž do stropu / integraci do svítidel a také pro instalační krabice.
| Kategorie: | Napájení sběrnice DALI a rozšíření systému |
|---|---|
| Záruka: | 2 roky |
Technické údaje
-
Provozní teplota: −20 °C až +60 °C
-
Stupeň krytí: IP20
-
Montáž 89452937-DO: instalační box, integrace do zařízení třídy II
-
Montáž 89452937-DES: vzdálený strop, integrace do zařízení třídy II
-
Montáž 89452937-HS: DIN lišta, integrace do zařízení třídy II
Elektrické parametry
-
Vstup: L, N
-
Typ vstupu: napájení, síťové napětí
-
Vstupní napěťový rozsah 89452937-DO a 89452937-DES: 100 V AC … 240 V AC
-
Vstupní napěťový rozsah 89452937-HS (DIN lišta): 120 V AC … 240 V AC
-
Max. vstupní proud: 40 mA (@120 V AC), 20 mA (@240 V AC)
-
Frekvence napájení: 50 Hz / 60 Hz
-
Max. odběr DALI: 2 mA
-
Max. příkon: 5,3 W
Funkce
-
Typ zařízení: systémové rozšíření s integrovaným DALI bus napájecím zdrojem
Rozměry
-
DALI-2 Expander 89452937-DO: 59 × 33 × 15 mm
-
DALI-2 Expander S 89452937-DES: 120 × 30 × 22 mm
-
DALI-2 Expander DIN Rail 89452937-HS: 98 × 17,5 × 56 mm
-
Barva: šedá
