CT Elektroměr 1&5A Tree

Tento kompaktní, na DIN lištu montovaný, MID certifikovaný měřič energie umožňuje obousměrné měřenípomocí tří externích proudových transformátorů 1 A nebo 5 A podle vašeho výběru. Nabízí okamžitou detekci výpadku proudu a je ideální pro správu a monitorování energie v komerčních a průmyslových prostředích.

Předobjednat nyní
Kód: 100652
Značka: Loxone
4 230 Kč 5 118,30 Kč včetně DPH
Kategorie: Chytrá úspora energií
Záruka: 2 roky
PH Shop Energy Meter 1 5A 1
Novinka Garance ceny

Vlastnosti:

  • Snadné nastavení: Hladká integrace přes Tree – není nutná konfigurace Modbus
  • Certifikace MID a Třída přesnosti ANSI 0,5
  • Pouze 2 moduly na DIN liště: Poloviční velikost oproti konvenčním elektroměrům
  • Sledování: Kontrola nákladů a spotřeby
  • Živé údaje: Zachycuje i krátké špičky zatížení s aktualizacemi každou sekundu
  • Bezpečné: Plně integrováno do správy zatížení
  • Ušetřete peníze: Optimalizováno pro správu energie prostřednictvím živého monitorování
  • Displej na zařízení: Zobrazuje aktuální výkon a celkový stav měřiče
  • Bezpečnostní systém: Okamžitě detekuje výpadky proudu prostřednictvím duálního napájení DC/AC
  • Flexibilní výběr: Přizpůsobí se vaší instalaci – konfigurovatelné primární proudy až do 1999 A (při sekundárním 1 A), až do 9999 A (při sekundárním 5 A).
  • Obousměrné měření energie

Příslušenství:



Specifikace



Napájení a spotřeba



  • Napětí



    • AC / Vstupní napětí (sítě): 100 … 480 VAC, 50/60 Hz

    • 24 VDC vstup: 10 … 30 VDC



  • Proud



    • AC / Vstupní napětí (sítě): 4 mA

    • 24 VDC vstup: 8 mA



  • Vlastní spotřeba



    • ≤ 0.6 W (AC)

    • < 0.2 W (24 VDC)



  • Ztrátový výkon při max. zátěži



    • ≤ 2 W (AC)

    • 0.3 W (24 VDC)









Měřicí rozsah



  • Výkon: 0.01 … 999.9 kW / kVAr / kVA, přesnost ± 1 %

  • Energie: 0 … 999999.9 kWh / kVArh (spotřeba a dodávka), přesnost Třída 2 IEC 62053, Třída C EN 50470

  • Napětí: 100 … 277 VAC, přesnost ± 0.5 %

  • Proud: 0.05 … 6 A, přesnost ± 0.5 %

  • Frekvence: 45 … 60 Hz, přesnost ± 0.2 %

  • Podporovaný primární proud:



    • 1 … 1999 A @ 1 A sekundár

    • 5 … 9999 A @ 5 A sekundár





Připojovací svorky





  • Typ svorky



    • Proudové a napěťové vstupy: –

    • 24 VDC & Loxone Tree: DG220B



  • Průřez vodiče



    • Proudové a napěťové vstupy: 0,5 … 1,5 mm² / AWG 22 … 14 (nutné dutinky pro lankové vodiče)

    • 24 VDC & Loxone Tree: 0,28 … 0,8 mm² / AWG 23 … 18



  • Délka odizolování



    • Proudové a napěťové vstupy: 6 … 7 mm / 0,24 … 0,28”

    • 24 VDC & Loxone Tree: 5 … 6 mm / 0,2 … 0,24”



  • Utahovací moment



    • Proudové a napěťové vstupy: 0,6 Nm / 0,44 lbf·ft

    • 24 VDC & Loxone Tree: –



  • Teplotní odolnost



    • Proudové a napěťové vstupy: -40 … +70 °C / -40 … +158 °F

    • 24 VDC & Loxone Tree: -40 … +105 °C / -40 … +221 °F



  • Použitý šroubovák



    • 0,5 × 3,5 mm

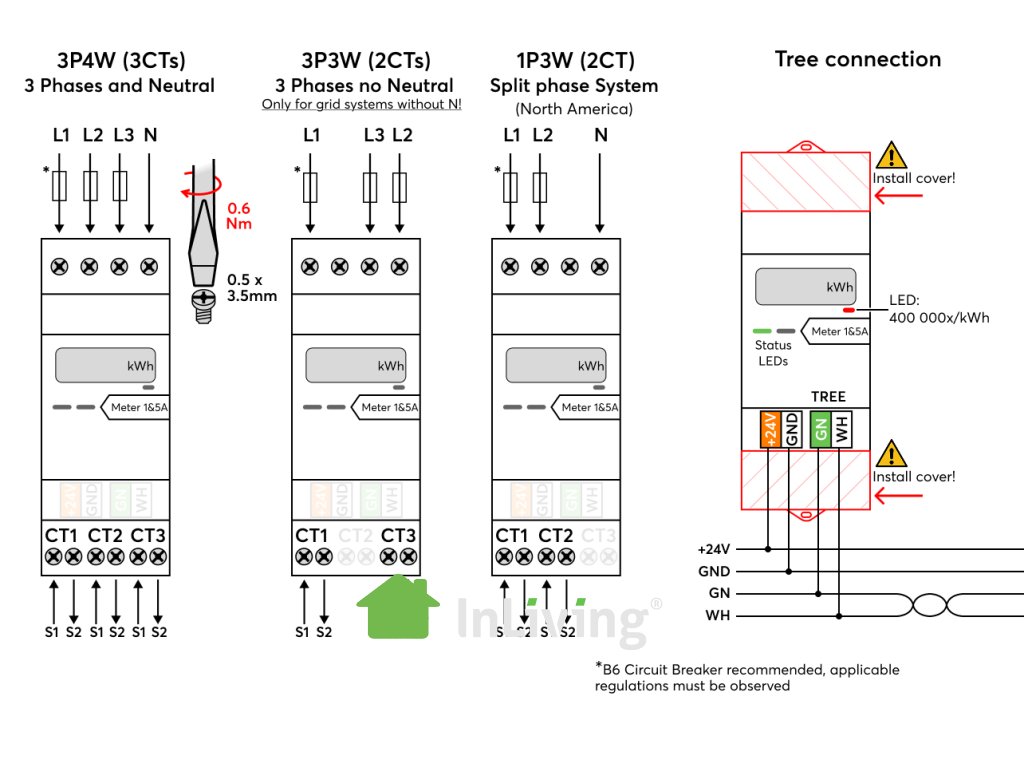

Schéma zapojení





  • Připojovací schéma: viz obrázek níže
