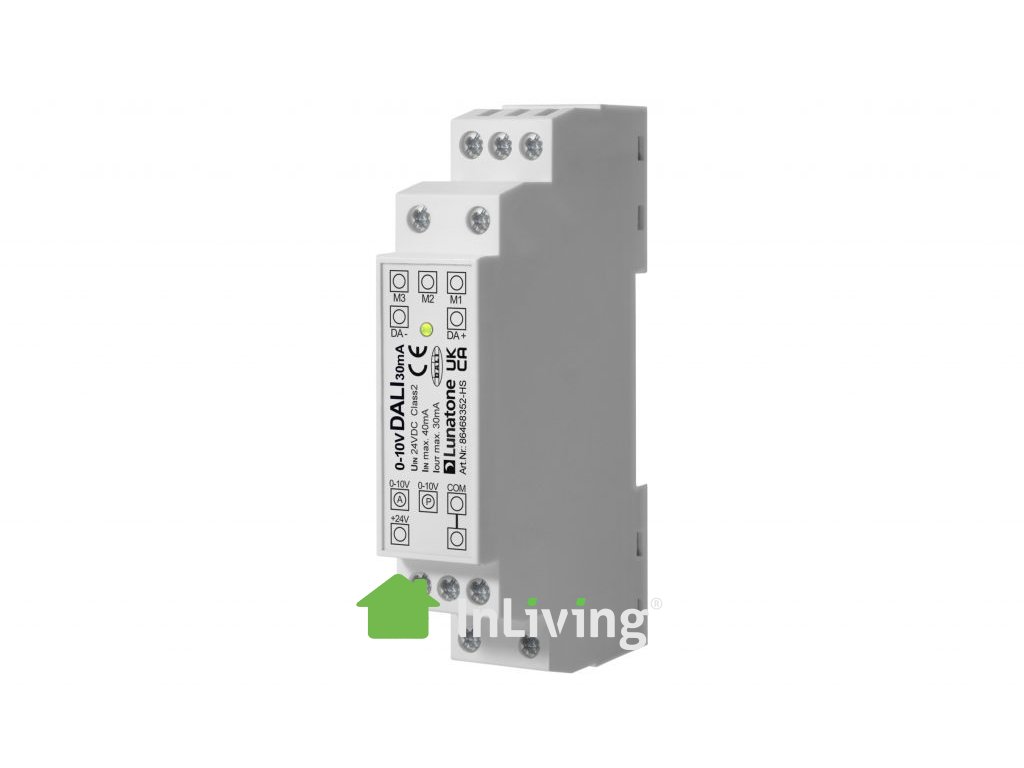

0-10V DALI 30mA
Kompaktní modul převádí analogové řídicí signály 0-10V na úrovně stmívání DALI (přímé napájení oblouku – DAP). Zařízení má aktivní a pasivní vstup pro 0-10V. Převedené hodnoty jsou odesílány do celého systému DALI. Díky integrovanému napájení sběrnice lze realizovat malý systém DALI s až 10 standardními zařízeními DALI (30mA). Modul rozhraní je napájen zdrojem 12-24V. Funkčnost zařízení lze změnit pomocí propojek: rozsah stmívání 1-100% nebo 10-100% a vypnuto (OFF) nebo minimum (MIN) při vstupním napětí <1V. Další konfigurace pomocí softwaru DALI Cockpit není možná.
| Kategorie: | Ovládací prvky DALI |
|---|---|
| Záruka: | 2 roky |
Technická data
-
Provozní teplota: -20 °C až +60 °C
-
Třída ochrany: IP20
-
Průřez připojovacích vodičů: max. 1,5 mm²
-
Montáž: na DIN lištu
Elektrická data
-
Napájení: 12–24 V
-
Odběr proudu: 4 mA + proud pro DALI výstup
-
Vstup: 0–10 V, pasivní nebo aktivní
-
Výstup: DALI, Imax = 30 mA
Funkce
-
Typ zařízení: převodník signálu (signal converter)
-
Charakteristika stmívání: volitelná pomocí propojovacích jumperů
Rozměry
-
Délka: 98 mm
-
Šířka: 17,5 mm
-
Výška: 56 mm
-
Barva: šedá
