DALI-2 RTC Sequencer
Sekvencer s hodinami reálného času a funkcí časovače
DALI-2 RTC Sequencer umožňuje automatické, časově založené provádění sekvencí příkazů.
V nabídce DALI Cockpit sekvenceru DALI-2 RTC lze vytvořit až 32 záznamů, z nichž každý obsahuje příkaz(y), efektivní rozsah a buď čas provedení, nebo ruční aktivaci.
Příkaz může být buď jeden příkaz DALI, nebo kombinace více příkazů DALI (makra/sekvence). Pro cílovou oblast jsou k dispozici možnosti: vysílání, skupiny a jednotlivé adresy. Nastavení času může zahrnovat konkrétní časy, data, dny v týdnu, dny v měsíci atd. a také periodická opakování.
Záznamy lze navíc spouštět a zastavovat externě pomocí příkazů scén nebo ručně pomocí tlačítek.

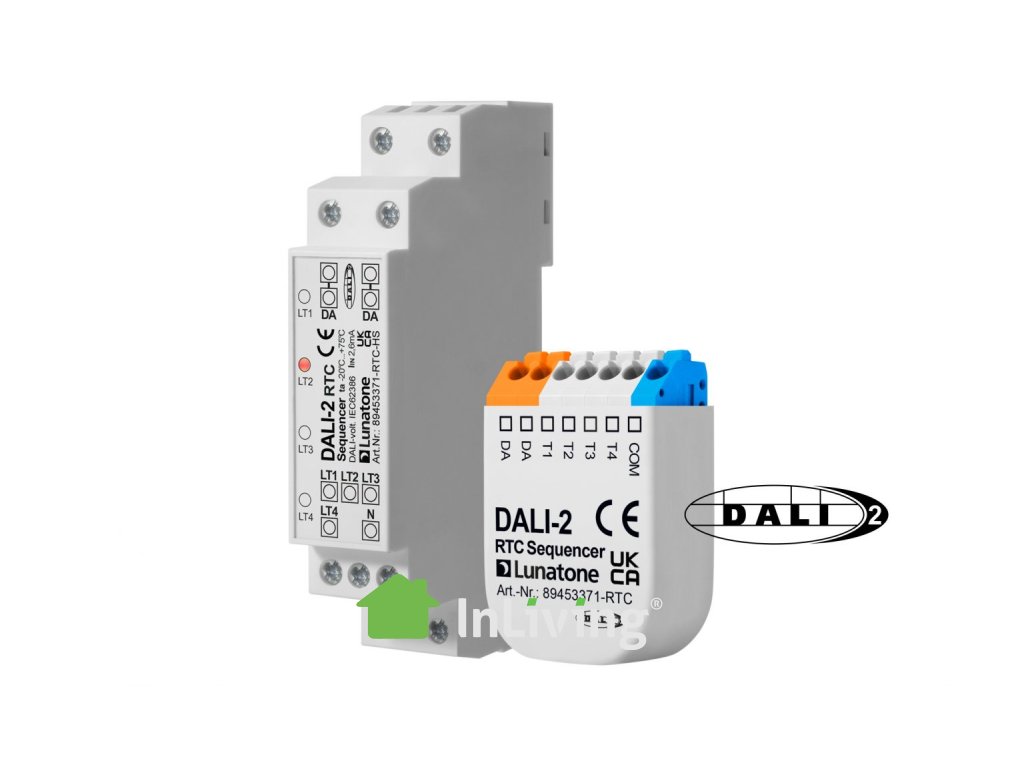

K dispozici jsou 2 typy pouzder, buď pro montáž na DIN lištu, nebo pro instalaci za spínačem v zapuštěné instalační krabici.

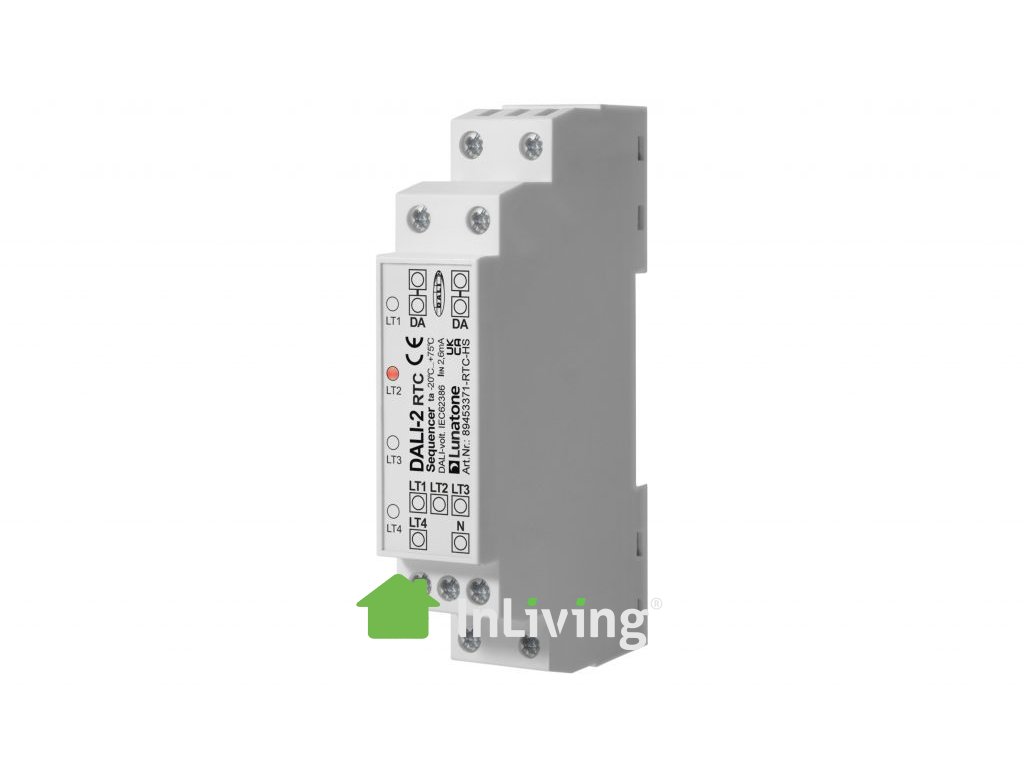

Typ na DIN lištu poskytuje 4 spínací vstupy pro síťové napětí pro spuštění sekvencí a 4 LED diody pro indikaci aktivních sekvencí.

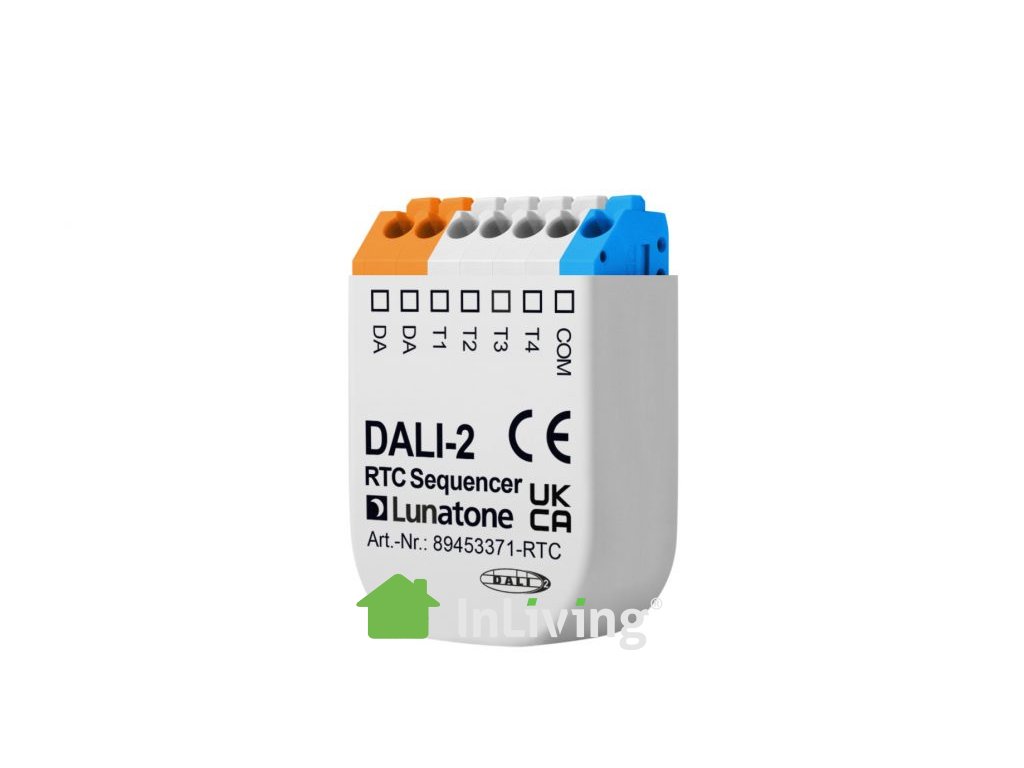

Verze pro instalaci za spínač poskytuje 4 bezpotenciálové vstupy pro spuštění sekvencí.
Snadná konfigurace pomocí PC softwaru DALI-Cockpit.
| Kategorie: | Ovládací prvky DALI |
|---|---|
| Záruka: | 2 roky |
Technická data
-
Provozní teplota: -20 °C až +75 °C
-
Třída ochrany (kryt / svorky): IP40 / IP20
-
Průřez připojovacích vodičů (89453371-RTC): max. 1,5 mm²
-
Průřez připojovacích vodičů (89453371-RTC-HS): max. 2,5 mm²
-
Montáž (89453371-RTC): instalační krabice
-
Montáž (89453371-RTC-HS): DIN lišta
Elektrická data
-
Napájení: z DALI sběrnice
-
Typický odběr proudu (DALI, 16,5 V): 4 mA
-
Vstupní napěťový rozsah (89453371-RTC): pouze připojení s COM
-
Vstupní napěťový rozsah (89453371-RTC-HS): 230 V AC
-
Typ vstupu (89453371-RTC): 4 bezpotenciálové spínací vstupy
-
Typ vstupu (89453371-RTC-HS): 4 spínací vstupy pro síťové napětí
-
Typ výstupu: DALI, DALI-2, Multimaster, napájení
-
Maximální délka kabelu (89453371-RTC): 5 m (nebo více, v závislosti na rušení prostředí)
-
Maximální délka kabelu (89453371-RTC-HS): 10 m (až 50 m v prostředí bez rušení, tj. bez paralelních silových vedení)
Funkce
-
Typ zařízení: ovládací jednotka
-
DALI-2 kompatibilita: ano
-
Konfigurace přes DALI Cockpit: ano
Rozměry
-
Rozměry (D × Š × V) (89453371-RTC): 40 mm × 28 mm × 14 mm
-
Rozměry (D × Š × V) (89453371-RTC-HS): 98 mm × 18 mm × 56 mm
-
Barva: šedá
