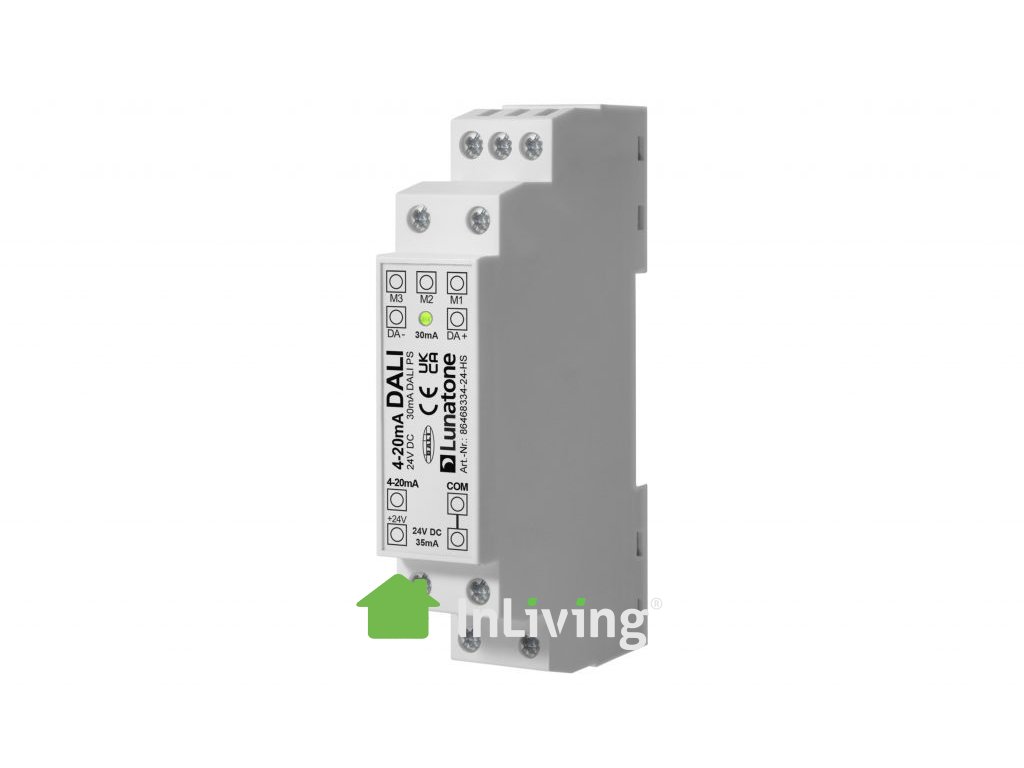

Převodník 4–20mA na DALI, 24V
Tento kompaktní modul převádí signály 4–20 mA na úrovně stmívání DALI. Hodnota proudu 4–20 mA je vysílána jako hodnota stmívání po sběrnici DALI.
Modul má integrované napájení sběrnice pro malý systém DALI s až 10 standardními předřadníky DALI (30 mA).
Konfigurace charakteristik stmívání je možná pomocí propojek. Další konfigurace pomocí softwaru DALI Cockpit není možná.
Modul rozhraní vyžaduje napájení 12–24 V (např. 24 V/300 mA, č. výrobku 24166012-24HS).
| Kategorie: | Ovládací prvky DALI |
|---|---|
| Záruka: | 2 roky |
Technická data
-
Provozní teplota: -20 °C až +60 °C
-
Třída ochrany (kryt): IP40
-
Třída ochrany (svorky): IP20
-
Průměr připojovacích vodičů: 0,5–2,5 mm²
-
Montáž: na DIN lištu
Elektrická data
-
Napájení: 12–24 V, 35 mA
-
Odběr proudu: 4 mA + proud pro DALI výstup
-
Vstup (4–20 mA): zátěž 100 Ω
-
Výstup (DALI): Imax = 30 mA
Funkce
-
Typ zařízení: převodník signálu (signal converter)
-
Charakteristika stmívání: volitelná pomocí propojovacích jumperů
Rozměry
-
Délka: 98 mm
-
Šířka: 18 mm
-
Výška: 56 mm
-
Barva: šedá
