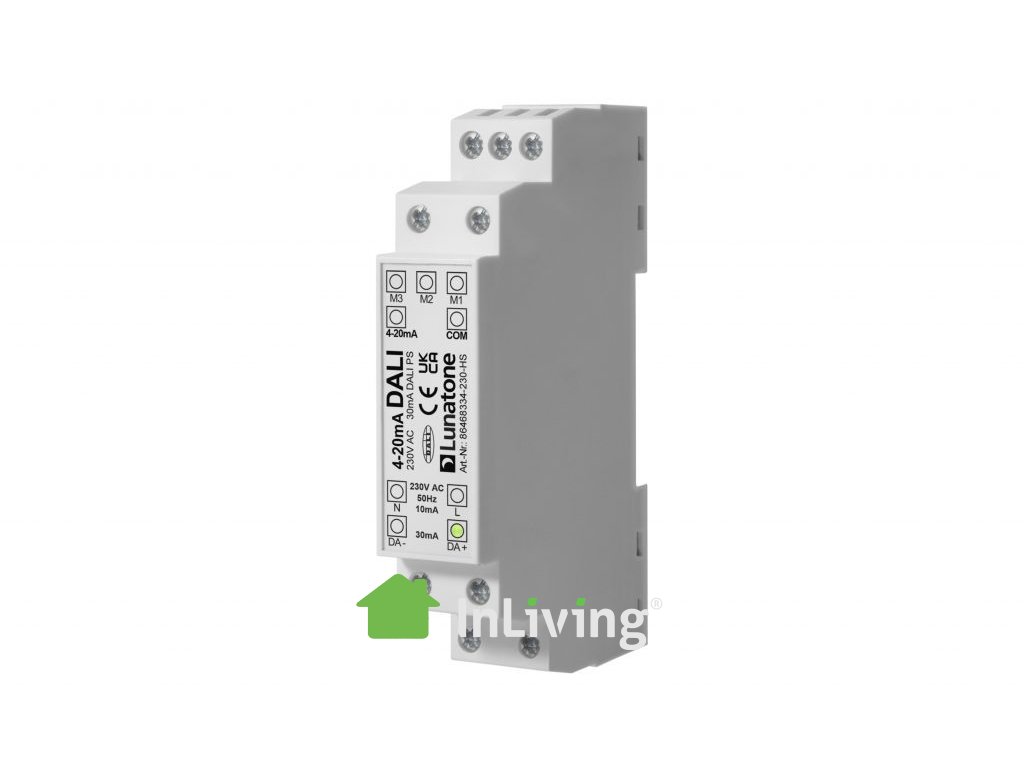

Převodník 4–20mA na DALI, 230V
Tento kompaktní modul převádí signály 4–20 mA na úrovně stmívání DALI. Hodnota proudu 4–20 mA je odesílána jako hodnota stmívání po sběrnici DALI.
Modul má integrované napájení sběrnice pro malý systém DALI s až 10 standardními předřadníky DALI (30 mA).
Konfigurace charakteristik stmívání je možná pomocí propojek. Dodatečná konfigurace pomocí softwaru DALI Cockpit není možná.
Modul lze napájet síťovým napětím 230 V.
Vstup 4–20 mA a sběrnice DALI jsou galvanicky odděleny od sebe navzájem i od sítě.
| Kategorie: | Ovládací prvky DALI |
|---|---|
| Záruka: | 2 roky |
Technická data
-
Provozní teplota: -20 °C až +60 °C
-
Třída ochrany (kryt): IP40
-
Třída ochrany (svorky): IP20
-
Průměr připojovacích vodičů: 0,5–2,5 mm²
-
Montáž: na DIN lištu
Elektrická data
-
Napájení: ze sítě, svorky L a N
-
Vstupní napěťový rozsah: 110–230 V AC
-
Maximální vstupní proud: 40 mA (při 120 V AC), 20 mA (při 240 V AC)
-
Frekvence napájení: 50 / 60 Hz
-
Maximální příkon: 4 W
-
Typ výstupu: DALI (DA+, DA–)
-
Výstupní napěťový rozsah: 12–20,5 V DC
-
Zaručený výstupní proud DALI: Imax = 30 mA
-
Typická spotřeba proudu: 4 mA + proud pro DALI výstup
Funkce
-
Typ zařízení: převodník signálu (signal converter)
-
Charakteristika stmívání: volitelná pomocí propojovacích jumperů
Rozměry
-
Délka: 98 mm
-
Šířka: 18 mm
-
Výška: 56 mm
-
Barva: šedá
