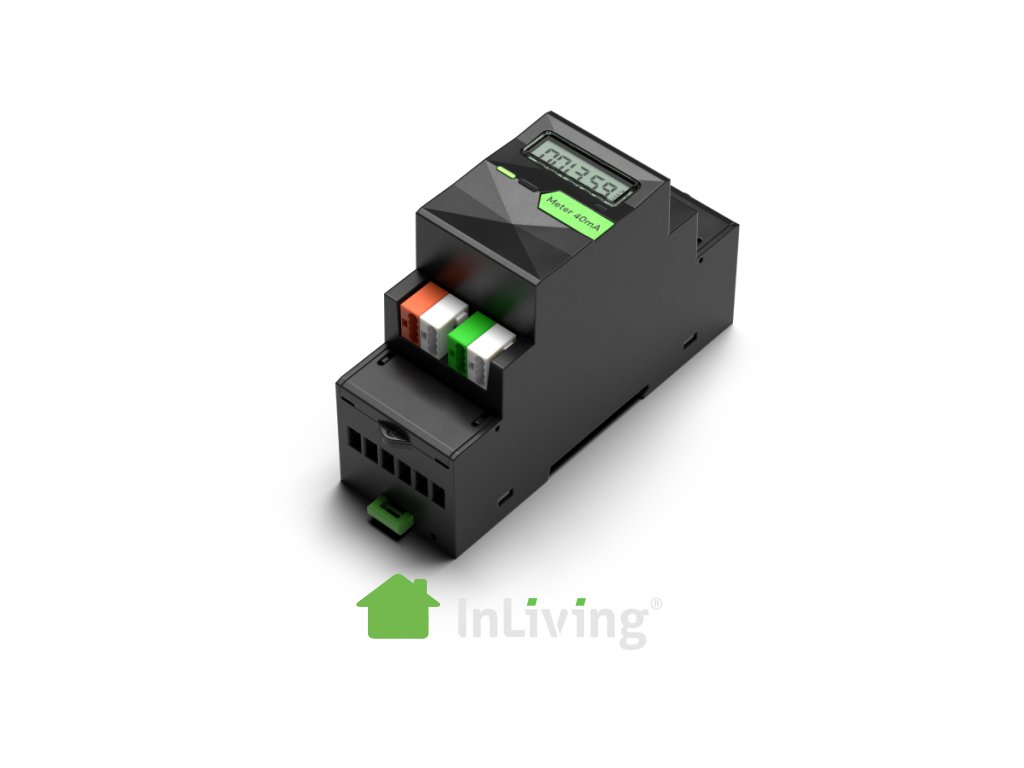

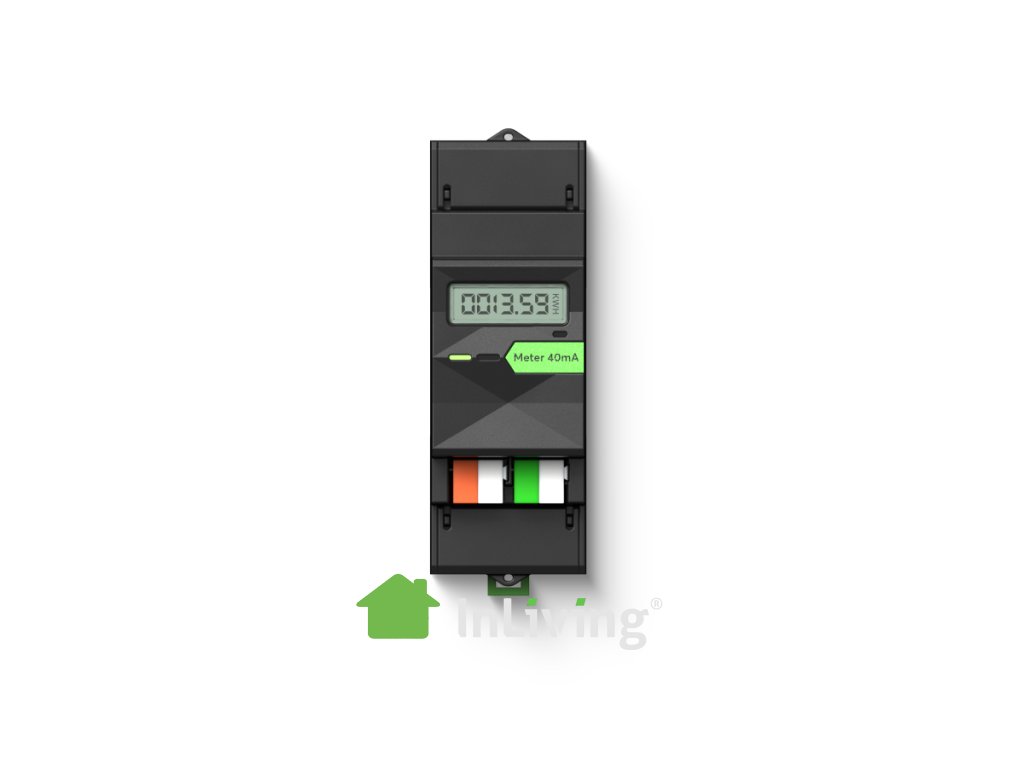

CT Elektroměr 40 mA Tree
Tento kompaktní, na DIN lištu montovaný, MID certifikovaný elektroměr umožňuje obousměrné měření pomocí tří externích 40mA proudových transformátorů podle vašeho výběru. Nabízí okamžitou detekci výpadku proudu a je ideální pro správu a monitorování energie v obytných a komerčních prostorech.
| Kategorie: | Chytrá úspora energií |
|---|---|
| Záruka: | 2 roky |
- Snadné nastavení: Hladká integrace přes Tree – není nutná konfigurace Modbus
- Certifikace MID a Třída přesnosti ANSI 0,5
- Pouze 2 moduly na DIN liště: Poloviční velikost oproti běžným měřičům
- Přehled: Mějte náklady pod kontrolou a získejte informace o tom, co se spotřebovává
- Živé údaje: Zachycuje i krátké špičky zatížení s aktualizacemi každou sekundu
- Bezpečný: Plně integrováno do správy zatížení
- Ušetřete peníze: Optimalizováno pro správu energie prostřednictvím živého monitorování
- Displej na zařízení: Zobrazuje aktuální výkon a celkový stav měřiče
- Ochrana proti výpadku napájení: Okamžitě detekuje výpadky sítě pomocí duálního napájení stejnosměrným/střídavým proudem.
- Flexibilní volba: Přizpůsobí se vaší instalaci – konfigurovatelné primární proudy od 5 do 9999 A
- Obousměrné měření energie
Příslušenství:
Napájení a výkon
-
Napětí
-
AC / Napěťové vstupy (sítě): 100 … 480 VAC, 50/60 Hz
-
24 VDC vstup: 10 … 30 VDC
-
-
Proud
-
AC / Napěťové vstupy (sítě): max. 48 mA (na fázi)
-
24 VDC vstup: 8 mA
-
-
Spotřeba energie
-
≤ 0,6 W (AC)
-
< 0,2 W (DC)
-
-
Ztráty výkonu při max. zatížení
-
≤ 2 W (AC)
-
0,3 W (DC)
-
Měřicí rozsah
-
Výkon
-
Rozsah: 0,01 … 999,9 kW / kVAr / kVA
-
Přesnost: ± 1 %
-
-
Energie
-
Rozsah: 0 … 999999,9 kWh / kVArh (spotřeba a dodávka)
-
Přesnost: Třída 2 IEC 62053, Třída C EN 50470
-
-
Napětí
-
Rozsah: 100 … 277 VAC
-
Přesnost: ± 0,5 %
-
-
Proud
-
Rozsah: 0,4 … 48 mA
-
Přesnost: ± 0,5 %
-
-
Frekvence
-
Rozsah: 45 … 60 Hz
-
Přesnost: ± 0,2 %
-
-
Podporovaný primární proud
-
5 … 9999 A
-
Provozní podmínky
-
Teplota: -40 … +70 °C
-
Vlhkost: max. 90 % r. h. (bez kondenzace)
-
Krytí: IP20
Připojovací svorky
-
Typ svorky:
-
Proudové a napěťové vstupy: –
-
24 VDC & Loxone Tree: DG220B
-
-
Průřez vodiče:
-
Proudové a napěťové vstupy: 0,5 … 1,5 mm² / AWG 22 … 14 (nutné dutinky pro laněné vodiče)
-
24 VDC & Loxone Tree: 0,28 … 0,8 mm² / AWG 23 … 18
-
-
Délka odizolování:
-
Proudové a napěťové vstupy: 6 … 7 mm (0,24 … 0,28”)
-
24 VDC & Loxone Tree: 5 … 6 mm (0,2 … 0,24”)
-
-
Utahovací moment:
-
0,6 Nm / 0,44 lbf·ft
-
-
Tepelná odolnost:
-
Proudové a napěťové vstupy: -40 … +70 °C
-
24 VDC & Loxone Tree: -40 … +105 °C
-
-
Šroubovák:
-
0,5 × 3,5 mm
-
